Apoya Pies
Diseño abierto y adaptable para mecanizado y construcción en madera.
Tecnología asistiva y fabricación digital
Apoya pies
El diseño fue desarrollado por la Secretaría de Ciencia y Tecnología con el objetivo de generar una solución abierta, adaptable y de fácil replicación mediante tecnología de mecanizado en router CNC o carpintería.

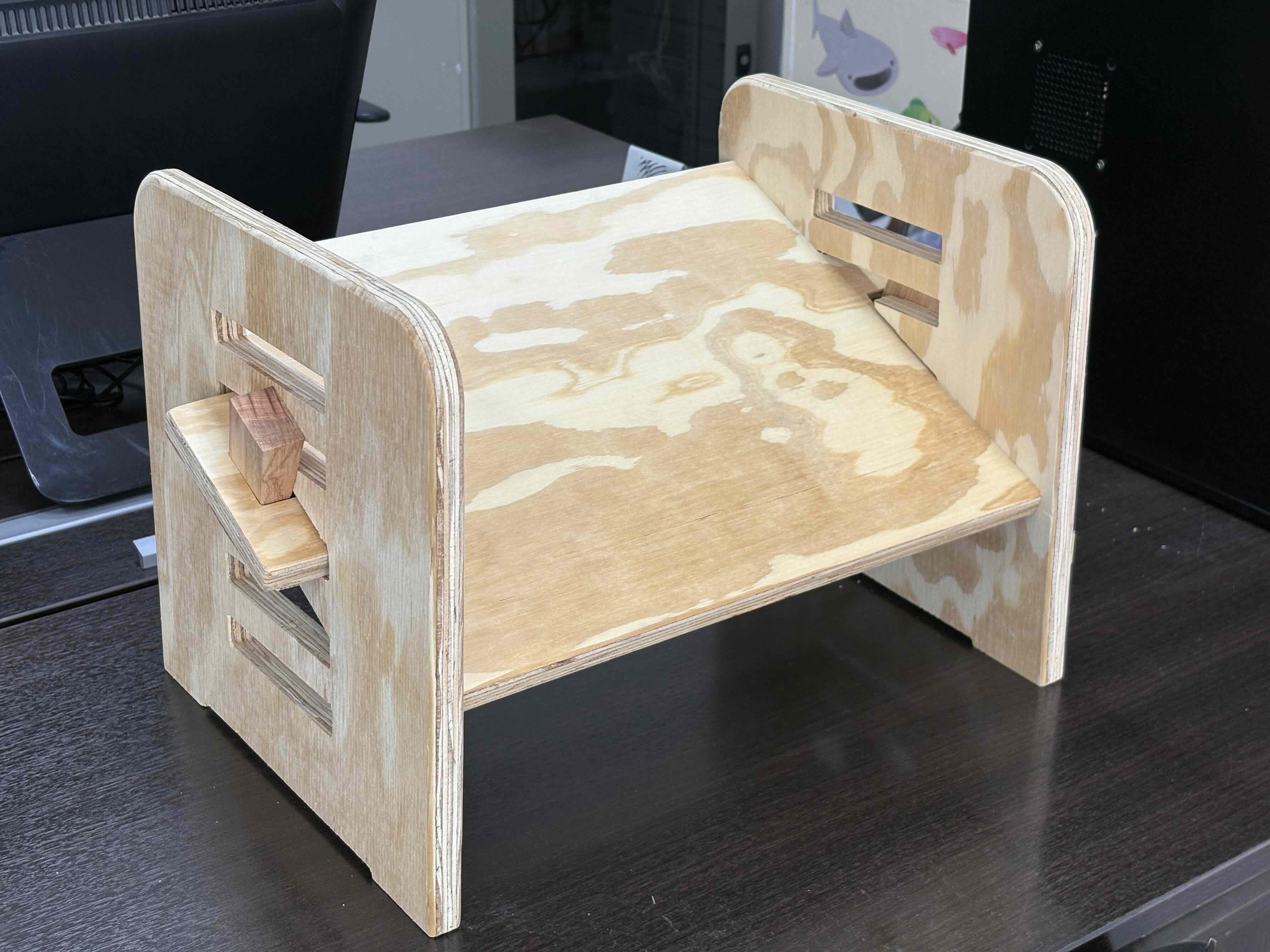

La estructura está realizada en madera de 18 mm de espesor, proporcionando resistencia y estabilidad. Su diseño permite regular la posición y altura de la superficie de apoyo, facilitando su adaptación a las características y necesidades de cada persona.
El proyecto combina diseño, fabricación digital y tecnología aplicada a la inclusión, buscando generar una solución adaptable que favorezca una postura más adecuada, mayor comodidad y un mejor apoyo de los pies durante el uso de la silla de ruedas.

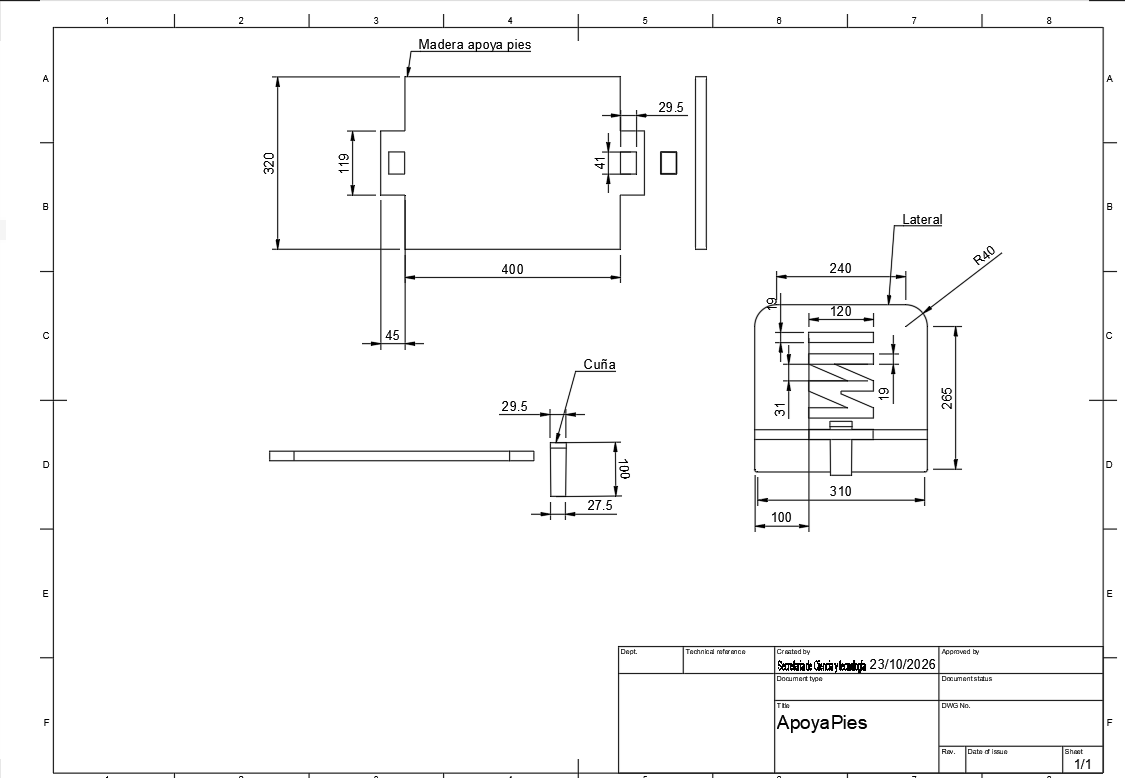

Plano del modelo
Esquema de referencia para mecanizado y construcción.
Descargas
Modelos y plano en PDF para mecanizar, construir y replicar el diseño.
| Archivo | Formato | Tamaño | Descripción | Acción |
|---|---|---|---|---|
ApoyaPies madera.f3d
|
.f3d | 700 KB | Archivo de diseño 3D editable para Autodesk Fusion 360. | Descargar |
Lateral.stl
|
.stl | 14 KB | Modelo 3D de la pieza lateral para mecanizado CNC o referencia. | Descargar |
centro.stl
|
.stl | 4.2 KB | Modelo 3D de la pieza central para mecanizado y ensamble. | Descargar |
cuña.stl
|
.stl | 1.5 KB | Modelo 3D de la cuña de ajuste para mecanizado o construcción. | Descargar |
plano-apoyapies.pdf
|
59 KB | Plano técnico del apoya pies en formato PDF. | Descargar |
